結構緊湊的 EtherCAT 驅控一體步進電機

  倍福緊湊型驅動技術產品系列（最高直流電壓 48 V）中新推出的 ASI8100 驅控一體步進電機將步進電機、步進電機輸出級和現場總線接口結合于一體，外觀十分小巧。ASI8100 可用作 EtherCAT 從站，直接安裝在設備上，無需控制柜和上游 I/O 層，從而能夠?qū)崿F(xiàn)高度緊湊的無控制柜設備方案。

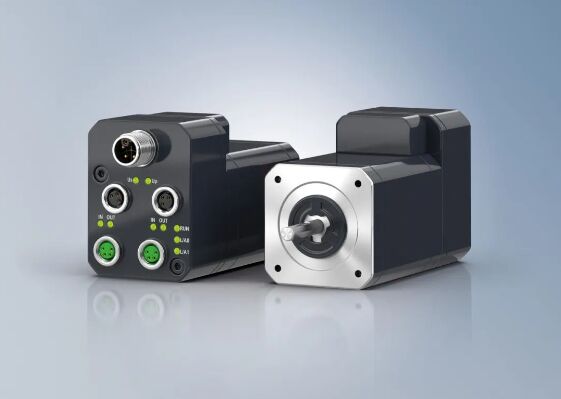

  ASI8100 驅控一體步進電機是一款結構緊湊、功能齊全的運動控制單元，支持實現無控制柜設備方案

  該系列可滿足功率高達 250 W 的步進電機的所有運動控制要求。在這種情況下，集成的狀態 LED 用于指示監測到的電機運行狀態。通過集成的運動軌跡控制功能，已經預集成了針對運動控制應用的簡單功能塊。標準的 M8（用于 EtherCAT）和 M12（L-coded，用于電源）連接器都采用了經濟高效、符合工業標準的連接技術。通過兩個額外插接的 I/O 可高效執行驅動相關功能，如檢測末端位置或鎖存位置。
  該系列中的 NEMA 17 驅動器（42 mm）尺寸最小，有兩種縱向長度可選，保持扭矩為 0.29 Nm 或 0.8 Nm。此外還有四款尺寸更大的 NEMA 23 驅動器（56 mm），它們的保持扭矩分別為 0.75 Nm、1.4 Nm、2.35 Nm 和 2.5 Nm。預裝電纜和基礎組件（如 IP67 電力分配端子盒）可作為附件提供。
