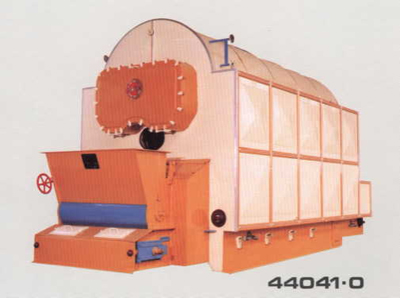

DZL型鍋爐是一種臥式三回程水火管混合式快裝鍋爐。在鍋筒內布置二束煙管，爐膛左右二側裝有光管水冷壁。采用輕型鏈條爐排實現機械加煤燃燒，給水自動控制。配有鼓風機、引進機進行機械通風，并裝有螺旋（或刮板）出渣器實現機械出渣。 鍋爐結構緊湊，采用雙速鼓風機、引風機，節能效果顯著，熱效率在80%以上。加煤、出渣機械化，鍋爐燃燒給水自動控制。啟動生火快，操作方便。安裝周期短，移動方便，基建投資省。該系列產品每小時最大負荷耗煤量每蒸噸小于142公斤（燃料熱值為5500大卡） 節能型水火管快裝鍋爐問世后，深受廣大用戶歡迎，經實際運行考驗以及上級有關主管部門組織專家評審，還獲以上榮譽： (1) DZL4-1.25-AIII型（圖號44043.0）臥式水火管快裝鏈條爐, 1986年評為全國優良節能產品, 1987年定為機械委推廣產品. (2) DZL4-1.25-AII型(圖號44041.0)臥式水火管快裝鏈條, 1983年獲市優秀新產品二等獎, 1985年獲全國優良節能產品, 1987年獲機械委優質產品, 1989年獲國家銀質獎, 這是工業鍋爐行業產品第一次獲國家級產品。
| 產品型號 |
額定
蒸發量
t/h |
蒸汽
溫度
℃ |
給水
溫度
℃ |
工作
壓力Mpa |
鍋爐受熱面
m2 |
鍋爐安裝后外形尺寸
(L×D×H)m |
| DZL1-0.7-AII |
1 |
170 |
20 |
0.7 |
32.4/12.51 |
8.4×4.2×3.1 |
| DZL2-1-AII |
2 |
183 |
20 |
1 |
59/16.7 |
5.7×3.9×4.8 |
| DZL2-1-AII(型煤) |
2 |
183 |
20 |
1 |
59/ |
5.7×3.9×4.8 |
| DZL2-1.25-AII |
2 |
194 |
20 |
1.25 |
59/16.7 |
5.7×3.9×4.8 |
| DZL2-1.6-AII |
2 |
203 |
20 |
1.6 |
59/16.7 |
5.7×3.9×4.8 |
| DZL4-1-AIII |
4 |
183 |
20 |
1 |
108/34.75 |
6.4×4.4×4.9 |
| DZL4-1.25-AII |
4 |
194 |
20 |
1.25 |
127/34.75 |
7.0×4.4×4.9 |
| DZL4-1.25-AII |
4 |
194 |
20 |
1.25 |
114.8/34.75 |
6.4×4.4×4.8 |
| DZL4-1.25-AIII |
4 |
194 |
20 |
1.25 |
105/34.75 |
6.4×4.4×4.9 |
| DZL4-1.25-WIII |
4 |
194 |
20 |
1.25 |
127/27 |
7.0×4.4×4.9 |
| DZL4-1.25-AIII(型煤) |
4 |
194 |
20 |
1.25 |
105/34.75 |
6.4×4.4×4.8 |
| DZL2-1.6-AII |
4 |
204 |
20 |
1.6 |
127/34.75 |
7.0×4.4×4.9 |
| DZL5-1.25-AII |
5 |
194 |
20 |
1.25 |
127/34.75 |
7.0×4.4×4.9 |
| DZL5-1.6-AII |
5 |
203 |
20 |
1.6 |
127/34.75 |
7.0×4.4×4.9 |
| DZL6-1.25-AII(III) |
6 |
194 |
105 |
1.25 |
146.8/87.2 |
8.0×4.4×4.9 | | |
|
|
